AWS WAF カスタムルールの WCU はどのくらいなのか

はじめに

平素は大変お世話になっております。
クイックガードのパー子です。

AWS WAF を運用する際、AWSマネージドなルールを活用しつつ、カスタムルールで細部の挙動を調整することが多いかと思います。

ここで気になるのがカスタムルールの WCU (Web ACL Capacity Unit) の値です。
マネージドなルールはドキュメントに WCU値が明記されていますが、カスタムルールは作ってみるまで正確な数値がわかりません。

そこで今回は、公式ドキュメントの記載と、実際に AWSコンソール上でルールを作成して検証した結果をもとに、カスタムルールの WCU の目安をまとめてみました。

国/地域

https://docs.aws.amazon.com/waf/latest/developerguide/waf-rule-statement-type-geo-match.html

リクエスト元の国および地域を検査します。

国/地域の個数によらず、WCU は 1 です。

リクエスト元の判定方法として以下の 2種類から選択できますが、どちらを選んでも WCU は変わりません。

• 送信元IPアドレス
• 任意のリクエストヘッダー (X-Forwarded-For など) 中の IPアドレス

IPアドレス

https://docs.aws.amazon.com/waf/latest/developerguide/waf-rule-statement-type-ipset-match.html

リクエスト元の IPアドレスを検査します。

最大で 10,000個 の IPアドレスを紐付けられますが、どれだけ紐付けても WCU は 1 でした。

リクエスト元の判定方法は “国/地域” と同じ 2種類ですが、任意のヘッダーの場合、どの位置の IPアドレスを検査対象とするか指定できます。

• First
• Last
• Any

First または Last の場合には WCU は変わりませんが、Any の場合は +4 されます。

ASN

https://docs.aws.amazon.com/waf/latest/developerguide/waf-rule-statement-type-asn-match.html

リクエスト元の IPアドレスが属する ASN (Autonomous System Number) を検査します。

ASN の個数によらず WCU は 1 です。

ラベル

https://docs.aws.amazon.com/waf/latest/developerguide/waf-rule-statement-type-label-match.html

評価チェーンの前方にあるルールによって付与されたラベルを検査します。
目的のラベルが付与されているかどうか、単一の値を指定できます。

WCU は 1 です。

評価スコープとして以下の 2種類がありますが、WCU は変わりません。

• Label: ラベル完全一致
• Namespace: 名前空間 (:区切り)

リクエスト構成要素

https://docs.aws.amazon.com/waf/latest/developerguide/waf-rule-statement-fields-list.html

リクエストヘッダーやボディなど、HTTPリクエストの構成要素に対して検査できます。

構成要素やオプションによって WCU が変動します。

構成要素ごとの基本値

構成要素の WCU は基本的に 0 であり、評価方式 (文字列一致やサイズなど) によって WCU が加算される… と考えるとわかりやすいです。

ただし、一部の構成要素には WCU が課されます。

単一クエリパラメータ:

https://docs.aws.amazon.com/waf/latest/developerguide/waf-rule-statement-fields-list.html#waf-rule-statement-request-component-single-query-param

クエリ文字列をパラメータごとにパースした、その特定の 1つのパラメータを検査します。

ドキュメントには記載がありませんが、WCU は 10 です。

すべてのクエリパラメータ:

https://docs.aws.amazon.com/waf/latest/developerguide/waf-rule-statement-fields-list.html#waf-rule-statement-request-component-all-query-params

特定のパラメータではなく、すべてのパラメータの値を対象に検査します。

ドキュメントに記載のとおり WCU は 10 です。

JSON 本文:

https://docs.aws.amazon.com/waf/latest/developerguide/waf-rule-statement-fields-list.html#waf-rule-statement-request-component-json-body

リクエストボディを JSON としてパースしたものを検査します。

これ自体の WCU は 0 なのですが、ステートメント本来の合計WCU が 2倍されます。

2倍となる範囲は単一のステートメントのみで、AND や OR で連結している他のステートメントには影響しません。

構成要素ごとのオプション

例えば　“すべてのヘッダー” では、マッチングのスコープ (= ヘッダーのキーを見るのか？ 値を見るのか？) や オーバーサイズ時の振る舞い (= 一致したと見なすか？ そうでないか？) などを指定できますが、いずれも WCU に変化はありません。

一致タイプ

評価方式として、文字列の一致やサイズの大小など、いくつかのタイプに分類できます。

各タイプの WCU は以下のように設定されています。

文字列

https://docs.aws.amazon.com/waf/latest/developerguide/waf-rule-statement-type-string-match.html

与えられた値を文字列として評価します。

単語を含む:

/[A-Za-z0-9_]+/ が単語として扱われます。
“○○を含む” と違い、行頭行末を含むこれ以外の文字が Delimiter として前後に存在する場合のみ検知されます。

正規表現:

https://docs.aws.amazon.com/waf/latest/developerguide/waf-rule-statement-type-regex-match.html

正規表現パターンの長短や複雑さによらず、WCU は 3 となるようです。

“○○を含む” が 10 なので、WCU を少しでも抑えたい場合は正規表現を使うとよいかもしれません。

正規表現パターンセット:

https://docs.aws.amazon.com/waf/latest/developerguide/waf-rule-statement-type-regex-pattern-set-match.html

複数のルールで使い回しができるように、任意の個数の正規表現パターンをセットにして名前をつけたものを正規表現パターンセットと呼びます。

セット中のパターン数によらず、WCU は 25 です。

サイズ

https://docs.aws.amazon.com/waf/latest/developerguide/waf-rule-statement-type-size-constraint-match.html

文字列のバイト数を評価します。

いずれも WCU は 1 です。

攻撃

サイバー攻撃のシグネチャを検査します。

高負荷な処理となっているようで、WCU は大きめです。

SQLインジェクション:

https://docs.aws.amazon.com/waf/latest/developerguide/waf-rule-statement-type-sqli-match.html

検査の感度によって WCU が異なります。

Low は 20、High は 30 です。

XSS:

https://docs.aws.amazon.com/waf/latest/developerguide/waf-rule-statement-type-xss-match.html

WCU は最も大きく、40 です。

テキスト変換

https://docs.aws.amazon.com/waf/latest/developerguide/waf-rule-statement-transformation.html

対象を評価する際に、下処理として値を変換 (= 小文字化や各種デコードなどのプリセットされた変換関数を適用) することができます。

複数個の変換関数を適用できて、1つの変換ごとに WCU が 10 追加されます。

レート

https://docs.aws.amazon.com/waf/latest/developerguide/waf-rule-statement-type-rate-based.html

HTTPリクエストの流入数に基づいてレートを制限します。

閾値や評価期間によらず、WCU は 2 です。

リクエスト数をカウントする際の 集約キー を以下から選択できます。

• 送信元IPアドレス
• 任意のリクエストヘッダー中の IPアドレス
• すべて
• リクエスト構成要素やラベル、ASN に基づくカスタムキー

カスタムキーは任意の個数を設定できて、1つごとに WCU 30 が課されます。
各キーにはテキスト変換を適用することもできますが、リクエスト構成要素の検査の場合とは異なり、WCU は加算されません。

また、スコープダウン・ステートメント を用いて、カウント対象とするリクエストをフィルタすることができます。

スコープダウン・ステートメントにはこれまで述べてきた任意のステートメントを組み合わせて使用できます。
WCU は内包する構成ステートメントの総和となります。

ルール共通

続いて、ステートメントによらないルールレベルでのオプションを見ていきます。

アクション

https://docs.aws.amazon.com/waf/latest/developerguide/waf-rule-action.html

ルール条件にマッチした際の WAF の処理内容を指定します。

いずれも WCU は加算されませんが、CAPTCHA と Challenge には 追加料金 がかかります。

論理ステートメント

https://docs.aws.amazon.com/waf/latest/developerguide/waf-rule-statements-logical.html

複数のステートメントを連結するための論理演算子です。

これ自体の WCU は 0 です。

カスタムリクエスト/レスポンス

https://docs.aws.amazon.com/waf/latest/developerguide/waf-custom-request-response.html

ルール条件にマッチした際、リクエストやレスポンスをカスタマイズできます。

いずれも WCU はかかりません。

ラベル付与

https://docs.aws.amazon.com/waf/latest/developerguide/waf-labels.html

ルール条件にマッチした際に、メタデータとしてラベルを付与できます。
付与されたラベルは後続のルールにおいて参照できます。

WCU はラベル 5つごとに 1 加算されます。

最適化

基本的に Protection pack (Web ACL) の総コストは各ルールの WCU の総和となりますが、ルールの組み合わせ次第では最適化が働いて WCU が割り引かれることがあります。

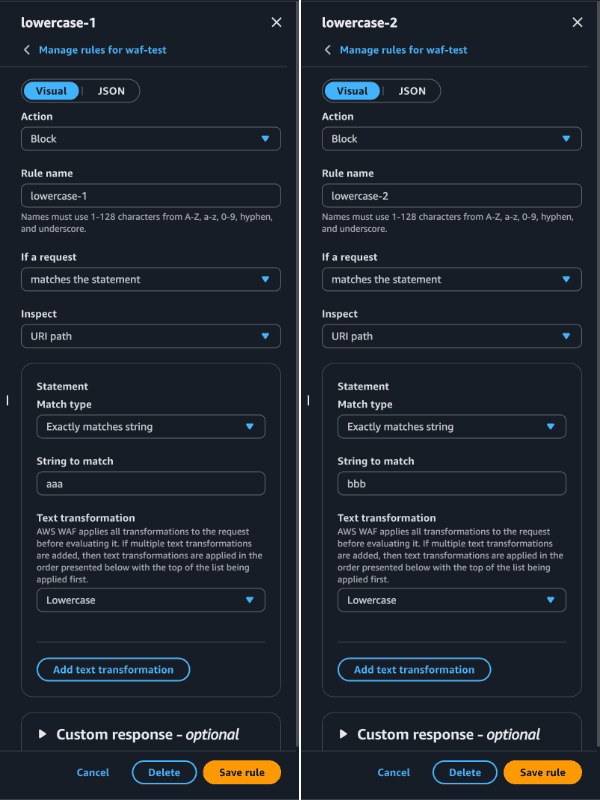

例えば以下のように、小文字に変換した URIパスに対して文字列の完全一致でチェックするルールを 2つ用意します。

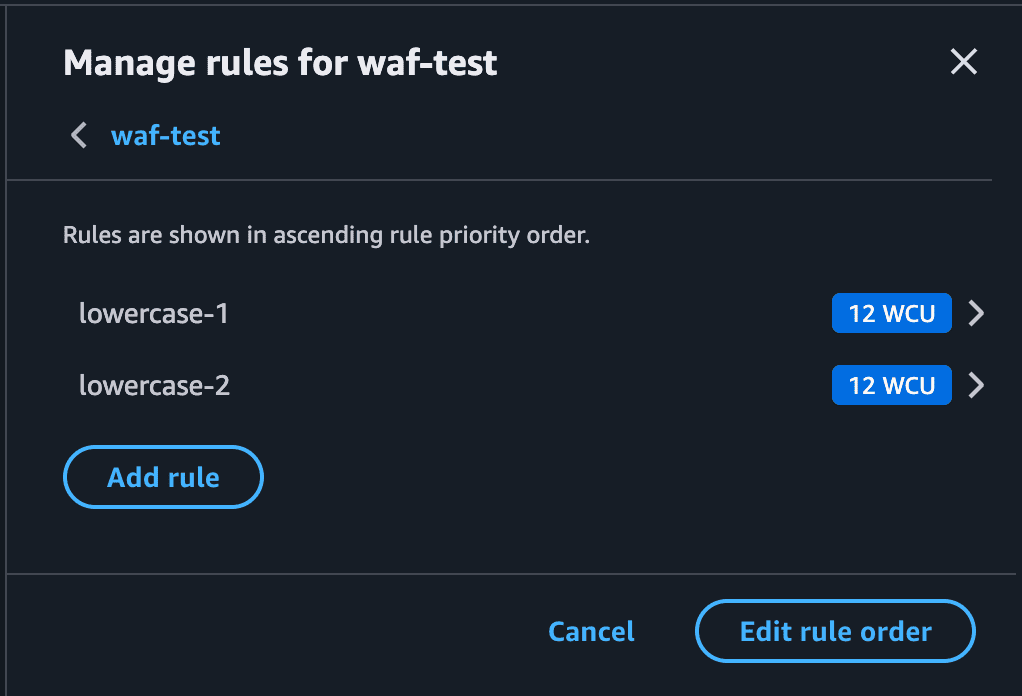

各ルールの WCU は 文字列完全一致 (2) + テキスト変換 (10) = 12 となり、本来であればそれが 2つ分で Protection pack の総コストは 24 となるはずなのですが、

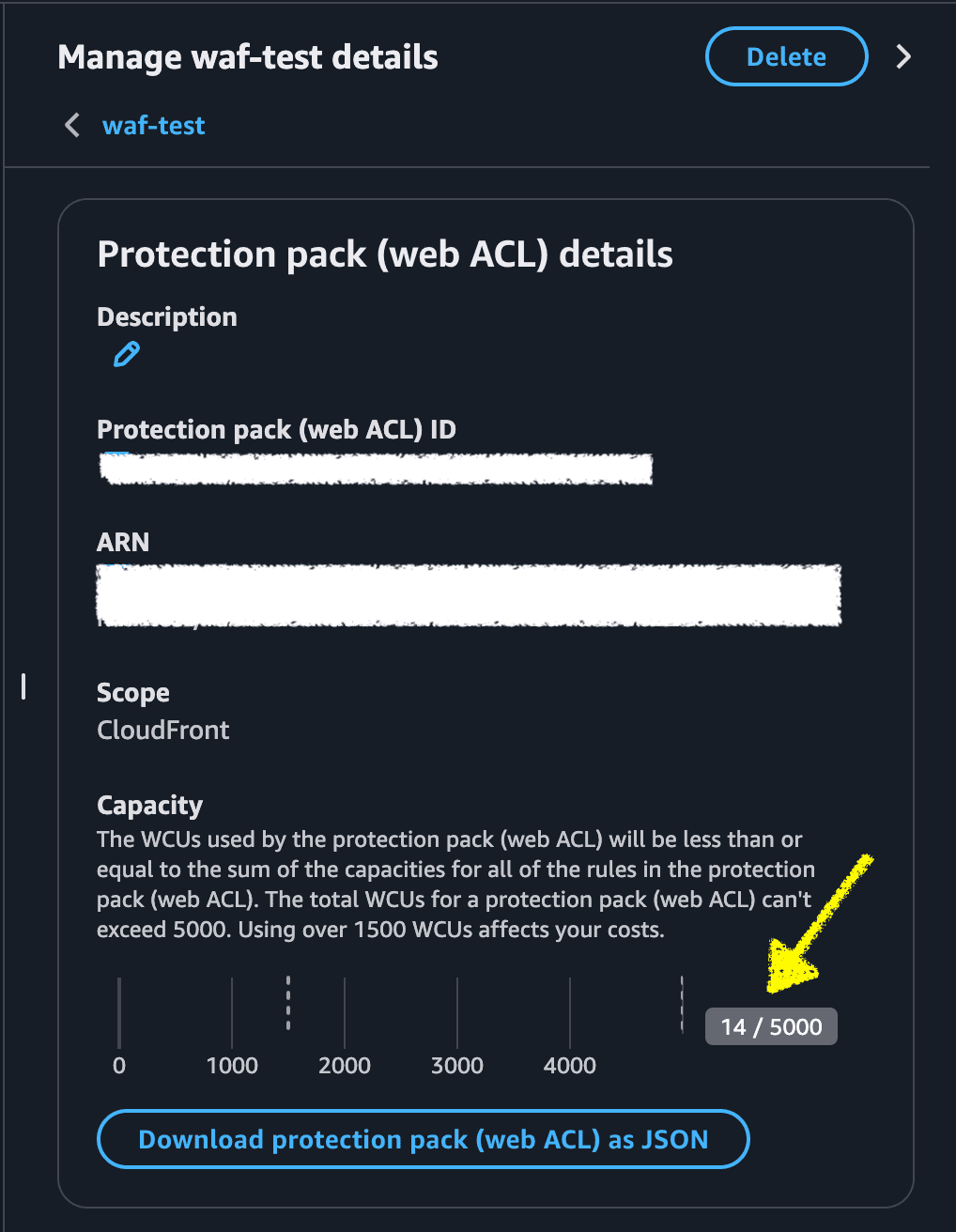

実際の結果は以下のとおり 14 となります。

以下のドキュメントに記載されているように、2つのルールで共通する “URIパスに対する小文字への変換処理” が最適化されて、テキスト変換のコスト計上が 1回分に抑えられたのでしょう。

https://docs.aws.amazon.com/waf/latest/developerguide/aws-waf-capacity-units.html

For example, if you define two rules to examine the same web request component, and the rules each apply a particular transformation to the component before inspecting it, AWS WAF might be able to charge you just once for applying the transformation.

WCU計算例

最後におさらいとして複雑なルールを組んでみて、その要素ごとの WCU を計算してみます。

ルールが長く、UI上では見づらいため、JSON にコメントを入れる形で記載します。
[#n] でコメントした部分が実際に加算される WCU です。

{
  "Name": "my-rule",
  "Priority": 0,
  "Statement": {
    "RateBasedStatement": {    // [#1] レートベースのチェック (WCU=2)
      "Limit": 4649,
      "AggregateKeyType": "CUSTOM_KEYS",    // カスタムキーによる集約 (キーごとに +30)
      "EvaluationWindowSec": 120,
      "ScopeDownStatement": {    // スコープダウン・ステートメント (内包するステートメントの総和が加算される)
        "AndStatement": {    // 論理ステートメントはコスト0
          "Statements": [
            {
              "NotStatement": {    // 論理ステートメントはコスト0
                "Statement": {
                  "IPSetReferenceStatement": {    // [#2] IPアドレスのチェック (WCU=1)
                    "ARN": "arn:aws:wafv2:us-east-1:123456789012:global/ipset/waf-test_ip_IPV4/123e4567-e89b-12d3-a456-426614174000",
                    "IPSetForwardedIPConfig": {
                      "HeaderName": "X-Forwarded-For",
                      "FallbackBehavior": "MATCH",
                      "Position": "ANY"    // [#3] ヘッダー中の任意の位置 (WCU=4)
                    }
                  }
                }
              }
            },
            {
              "RegexMatchStatement": {    // [#4] 正規表現による文字列一致 (WCU=3)
                "RegexString": "qqq",
                "FieldToMatch": {
                  "SingleQueryArgument": {    // [#5] 単一クエリパラメータ (WCU=10)
                    "Name": "p"
                  }
                },
                "TextTransformations": [
                  {
                    "Priority": 0,
                    "Type": "NONE"
                  }
                ]
              }
            },
            {
              "SqliMatchStatement": {    // [#6] SQLインジェクション (感度High) のチェック (#7 の効果により本来の 2倍; WCU=60)
                "FieldToMatch": {
                  "JsonBody": {    // [#7] JSON本文 (WCU を 2倍)
                    "MatchPattern": {
                      "IncludedPaths": ["/a/b/c"]
                    },
                    "MatchScope": "ALL",
                    "OversizeHandling": "CONTINUE"
                  }
                },
                "TextTransformations": [    // [#8] テキスト変換 2つ (WCU=20)
                  {
                    "Priority": 0,
                    "Type": "COMPRESS_WHITE_SPACE"
                  },
                  {
                    "Priority": 1,
                    "Type": "HTML_ENTITY_DECODE"
                  }
                ],
                "SensitivityLevel": "HIGH"
              }
            }
          ]
        }
      },
      "CustomKeys": [    // [#9] 集約カスタムキー 2つ (WCU=60)
        {
          "Header": {
            "Name": "h",
            "TextTransformations": [    // カスタムキーの場合はテキスト変換のコスト0
              {
                "Priority": 0,
                "Type": "LOWERCASE"
              },
              {
                "Priority": 1,
                "Type": "COMPRESS_WHITE_SPACE"
              }
            ]
          }
        },
        {
          "UriPath": {
            "TextTransformations": [
              {
                "Priority": 0,
                "Type": "URL_DECODE"
              },
              {
                "Priority": 1,
                "Type": "NORMALIZE_PATH"
              },
              {
                "Priority": 2,
                "Type": "MD5"
              }
            ]
          }
        }
      ]
    }
  },
  "VisibilityConfig": {
    "SampledRequestsEnabled": true,
    "CloudWatchMetricsEnabled": true,
    "MetricName": "my-rule"
  },
  "Action": {
    "Block": {
      "CustomResponse": {    // カスタムレスポンスはコスト0
        "ResponseCode": 403,
        "CustomResponseBodyKey": "waf-test-response",
        "ResponseHeaders": [
          {
            "Name": "k",
            "Value": "v"
          }
        ]
      }
    }
  },
  "RuleLabels": [    // [#10] ラベル付与 5つ組 2セット (WCU=2)
    {
      "Name": "l1"
    },
    {
      "Name": "l2"
    },
    {
      "Name": "l3"
    },
    {
      "Name": "l4"
    },
    {
      "Name": "l5"
    },
    {
      "Name": "l6"
    }
  ]
}

#1 から #10 までで、合計 162 WCU です。

まとめ

以上、AWS WAF のカスタムルールにおける WCU値について、公式ドキュメントと検証をもとにステートメントの種類やルールのオプションごとの加算条件を整理しました。

主なポイントは以下のとおりです。

• 国/地域、IPアドレス、ASN、ラベルのチェックは基本的に WCU=1 と低コスト
• リクエスト構成要素のチェックは一致タイプによって変動し、文字列の完全一致で WCU=2、正規表現で WCU=3、“含む"検索で WCU=10、正規表現パターンセットで WCU=25
• 攻撃検知は高コストで、SQLインジェクションの感度Low が WCU=20、同High が WCU=30、XSS が WCU=40
• 単一/すべてのクエリパラメータは WCU=10
• JSON 本文は他の WCU を 2倍にする
• テキスト変換は 1つあたり WCU=10
• レートベースルールは基本 WCU=2 だが、カスタムキーは 1つあたり WCU=30 と高コスト
• 論理ステートメント、アクション、カスタムリクエスト/レスポンスは WCU=0
• ラベル付与は 5つあたり WCU=1
• 共通処理の最適化により、単純な総和よりも WCU が割り引かれることがある

カスタムルール作成前の見積もりの参考にしていただければ幸いです。

今後ともよろしくお願い申し上げます。
